沙龙365国际网站集團是生產數字式IGBT驅動單元的先驅企業。沙龙365国际网站的數字式IGBT驅動單元在國網舟山柔性直流輸電項目中的成功應用,為數字式IGBT驅動單元提供了高壓大功率應用下的最大便利性和最 高可靠性的統一典范。沙龙365国际网站可為客戶提供標準的IGBT驅動單元和定制IGBT驅動單元。IGBT驅動單元除了有通用型隔離變壓器供電外,還有采用磁環供電的獨特方式,以達到更高的隔離特性、更優化的系統結構設計。

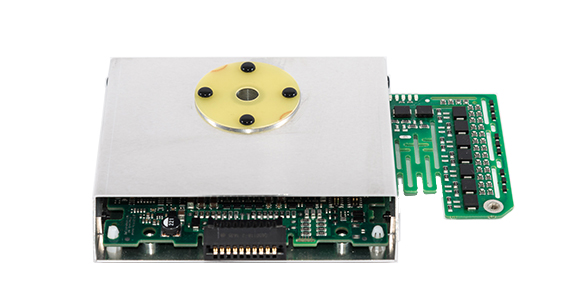

磁環取電型驅動器GU-S01-BA-xxxx-45A

應用領域:
機車牽引、軌道交通、中壓變頻、風電變頻、柔性直流輸電、HVDV、醫療設備、固態斷路器、其它
產品特點:
采用電流源供電方式,單電流源可以為12個驅動器供電
高隔離電壓,最高40kV
直接適配標準的HiPak/IH11(12)IGBT模塊
可適用于各品牌的IGBT模塊
飽和壓降、阻態壓降檢測及靈活的保護方式
柵極電壓檢測和保護、電源檢測和保護、有源鉗位、過流保護、di/dt保護
串并聯應用
可選功能:
光纖接口軟件參數修改
開關過程中dv/dt、di/dt獨立控制
| Items | Symbol | Min | Type | Max | Unit |
| 最大集射極電壓 | Vce | 4500 | V | ||
| 輸出功率 | P | 3 | W | ||
| 開通電壓 | Vgeon* | +15 | V | ||
| 關斷電壓 | Vgeoff* | -15 | V | ||
| 峰值輸出電流 | Ipeak | 50 | A | ||
| 最大開關頻率 | fmax | 15 | kHz | ||
| 開通延遲 | Tdon | 400 | ns | ||
| 關斷延遲 | Tdoff | 400 | ns | ||
| 絕緣電壓 | Viso | 40 | kV | ||
| 工作溫度 | T | -40 | +85 | °C | |
| 光纖接口 | HFBR-1522Z/2522Z | ||||
*:可根據用戶工況要求軟件修改

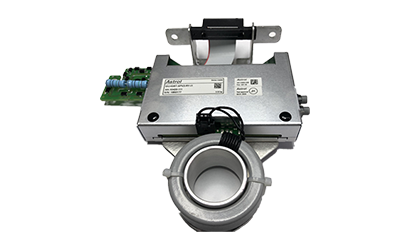

磁環取電型驅動器GU-S01-BA-3000-45B-V2

應用領域:
機車牽引、軌道交通、中壓變頻、風電變頻、柔性直流輸電、HVDC、功率脈沖組件、固態斷路器、其它
產品特點:
采用電流源供電方式,單電流源可以為12個驅動器供電
高隔離電壓,最高40kV
直接適配標準的StakPakTMIGBT模塊
飽和壓降、阻態壓降檢測及靈活的保護方式
柵極電壓檢測和保護、電源檢測和保護、有源鉗位、過流保護、di/dt保護
檢測及保護閾值參數可軟件修改
串并聯應用
可選功能:
光纖接口軟件參數修改
檢測電壓、電流數據向主控制器上傳
開關過程中dv/dt、di/dt獨立控制
Items | Symbol | Min | Type | Max | Unit |
最大集射極電壓 | Vce | 4500 | V | ||
輸出功率 | P | 3 | W | ||
開通電壓 | Vgeon* | +15 | +19 | V | |
關斷電壓 | Vgeoff* | -10 | -15 | V | |
峰值輸出電流 | Ipeak | 50 | A | ||
最大開關頻率 | fmax | 15 | kHz | ||
開通延遲 | Tdon | 400 | ns | ||
關斷延遲 | Tdoff | 400 | ns | ||
絕緣電壓 | Viso | 40 | kV | ||
工作溫度 | T | -40 | +85 | °C | |
光纖接口 | HFBR-1522Z/2522Z | ||||
*:可根據用戶工況要求軟件修改
磁環取電型驅動器GU-S01-BA-xxxx-45B-V2

應用領域:
機車牽引、軌道交通、中壓變頻、風電變頻、柔性直流輸電、HVDC、功率脈沖組件、固態斷路器、其它
產品特點:
采用電流源供電方式,單電流源可以為12個驅動器供電
高隔離電壓,最高40kV
直接適配標準的StakPakTMIGBT模塊
飽和壓降、阻態壓降檢測及靈活的保護方式
柵極電壓檢測和保護、電源檢測和保護、有源鉗位、過流保護、di/dt保護
檢測及保護閾值參數可軟件修改
串并聯應用
可選功能:
光纖接口軟件參數修改
檢測電壓、電流數據向主控制器上傳
開關過程中dv/dt、di/dt獨立控制
Items | Symbol | Min | Type | Max | Unit |
最大集射極電壓 | Vce | 4500 | V | ||
輸出功率 | P | 3 | W | ||
開通電壓 | Vgeon* | +15 | +19 | V | |
關斷電壓 | Vgeoff* | -10 | -15 | V | |
峰值輸出電流 | Ipeak | 50 | A | ||
最大開關頻率 | fmax | 15 | kHz | ||
開通延遲 | Tdon | 400 | ns | ||
關斷延遲 | Tdoff | 400 | ns | ||
絕緣電壓 | Viso | 40 | kV | ||
工作溫度 | T | -40 | +85 | °C | |
光纖接口 | HFBR-1522Z/2522Z | ||||
*:可根據用戶工況要求軟件修改
