結構與特性：

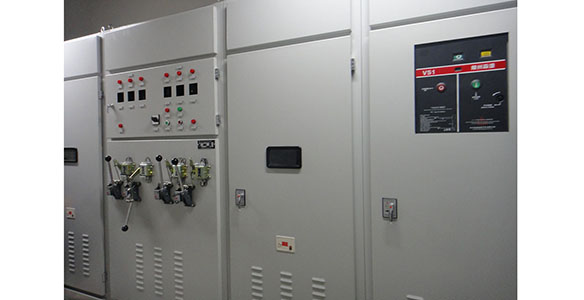

TBB系列自動投切裝置具備智能化的檢測控制性能，可適用于智能化無人值守變電站，其結構形式主要有戶外框架式、戶外預裝式（箱式）和戶內柜式三種。自動投切無功補償裝置是將原來1臺主變配置1組電容器實行整投整切的模式，改為由多組電容器不等（或等）容量調節投切模式。
控制原理以電壓無功綜合控制為主，控制器按照電壓和無功缺額的多少投切電容器。為防止電壓無功分離控制可能造成的頻繁調節變壓器有載分接頭和頻繁投切電容器，防止電壓調節與電容投切的沖突，控制器采用電壓無功綜合自動控制方案。電壓無功綜合控制方案采用二維模糊“十二區”控制準則。控制的基本原則是 “保證電壓合格，實現無功平衡，減少調節次數”。

功能特點：
1、跟蹤補償無功功率，不過補，不欠補，降低損耗，抑制系統諧波。
2、成套裝置采用模塊化設計原理，隨著負荷增加，允許追加補償模塊。
3、控制電容器組實現投切過程自動化、智能化、最優化，具備手動、自動、遙控三種控制模式。
4、可控制1-2段母線，2-8組電容，可綜合控制，也可獨立控制。
5、電容器組可等容分組，也可以根據用戶負荷變化情況組合不同容量。
6、單組電容器組配置獨立的保護單元，具備過壓、欠壓、過流、速斷、不平衡電壓保護。
7、控制器具備閉鎖、自診斷及現場參數設置等功能。
8、電容器專用真空投切開關體積小，重量輕，壽命長，無重燃等優點。
9、成套裝置具備快速放電、限制合閘涌流和操作過電壓等功能。
10、戶內柜式和戶外預裝式結構占地面積小，安裝方便，裝設智能化檢測控制模塊，并可遠程檢測裝置運行狀況。
