LTT-2陽極飽和電抗器
閥電抗器是高壓直流輸電換流閥裝置中用于保護晶閘管的關鍵部件，根據閥飽和電抗器的結構我們把它分為兩種：一種是殼式結構，不帶阻尼裝置；另一種是芯式結構，帶有阻尼裝置。兩種結構的電抗器所起的作用都是一樣的，殼式結構的優點是噪聲小，芯式結構的優點是溫升低。
閥飽和電抗器工作原理
閥飽和電抗器用于高壓直流輸電裝置的換流閥中，其主要作用；一是用于限制閥內晶閘管元件導通時出現的較高的電流上升率（di/dt）以及線路中故障引起的浪涌電流而引發晶閘管元件被燒毀；二是當晶閘管在關斷期間用于限制線路中出現的較高的電壓上升率（dv/dt），以避免晶閘管元件所承受的浪涌電壓而引起的誤開通；三是可以提高串聯中的晶閘管的均壓和開通的一致性。閥飽和電抗器的非線性飽和特性，可以在晶閘管開通瞬間，閥飽和電抗器具有很高的阻抗起到保護晶閘管的作用，而晶閘管內一旦建立起足夠的載流子后，閥飽和電抗器迅速進入飽和狀態又呈現出很低的阻抗特性，這又有利于降低閥內的阻抗提高換流閥的工作效率。
閥飽和電抗器的產品特點
閥飽和電抗器用于高壓直流輸電換流器裝置中。直流輸電換流閥處于供電裝置的首端，由于該裝置容量大、電壓高，因此對換流閥的可靠性提出很高要求。我們在設計研發階段對電抗器材料的研發、結構設計、電氣性能如：脈沖特性、匝間絕緣、承受浪涌電流能力以及溫升和局放等都做了精心設計。我們在閥電抗器中采用了高絕緣強度的水冷線圈，高導磁超薄取向冷軋硅鋼片，高機械強度和絕緣強度的外殼，加上全密閉灌封樹脂結構，使閥電抗器在滿足電氣性能的條件下有效的降低了噪音，提高了閥電抗器的運行壽命，整個造型美觀，結構簡潔合理。

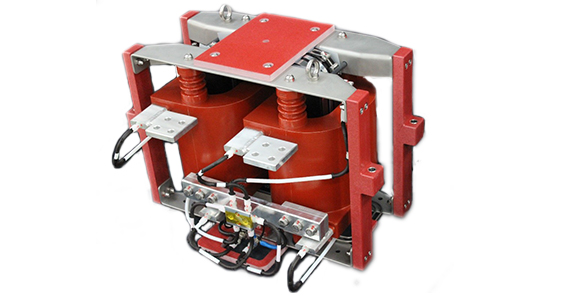

LTT-2產品
LTT-2產品是在第一代LTT-1產品基礎上研發設計的芯式結構的電抗器，已廣泛應用于高壓直流輸電換流閥中。產品線圈采用了高絕緣強度的環氧樹脂澆注而成，鐵芯采用高導磁超薄取向冷軋硅鋼片，支架采用絕緣等級高、機械性能優的專用絕緣材料。公司研發團隊經過不懈努力、反復試驗，該產品的性能已經遠超國內外同類產品，達到國際先進水平。該電抗器已在多個工程中得到應用，經過多個工程驗證，性能可靠，運行穩定。
產品主要技術參數
序號 | 技術指標 | 數值 |
1 | 適用換流閥系統電壓 | ±800kV |
2 | 適用換流閥系統電流 | 5000A |
3 | 主電感 | 0.57×（1±10%）mH |
4 | 電壓-時間面積（Dy） | 160×（1±10%）mVs |
5 | 直流電阻 | ≤0.57mΩ |
