閥飽和電抗器工作原理

閥飽和電抗器用于高壓直流輸電裝置的換流閥中，其主要作用；一是用于限制閥內晶閘管元件導通時出現的較高的電流上升率（di/dt）以及線路中故障引起的浪涌電流而引發晶閘管元件被燒毀；二是當晶閘管在關斷期間用于限制線路中出現的較高的電壓上升率（dv/dt），以避免晶閘管元件所承受的浪涌電壓而引起的誤開通；三是可以提高串聯中的晶閘管的均壓和開通的一致性。閥飽和電抗器的非線性飽和特性，可以在晶閘管開通瞬間，閥飽和電抗器具有很高的阻抗起到保護晶閘管的作用，而晶閘管內一旦建立起足夠的載流子后，閥飽和電抗器迅速進入飽和狀態又呈現出很低的阻抗特性，這又有利于降低閥內的阻抗提高換流閥的工作效率。

閥飽和電抗器的產品特點

閥飽和電抗器用于高壓直流輸電換流器裝置中。直流輸電換流閥處于供電裝置的首端，由于該裝置容量大、電壓高，因此對換流閥的可靠性提出很高要求。我們在設計研發階段對電抗器材料的研發、結構設計、電氣性能如：脈沖特性、匝間絕緣、承受浪涌電流能力以及溫升和局放等都做了精心設計。我們在閥電抗器中采用了高絕緣強度的水冷線圈，高導磁超薄取向冷軋硅鋼片，高機械強度和絕緣強度的外殼，加上全密閉灌封樹脂結構，使閥電抗器在滿足電氣性能的條件下有效的降低了噪音，提高了閥電抗器的運行壽命，整個造型美觀，結構簡潔合理。

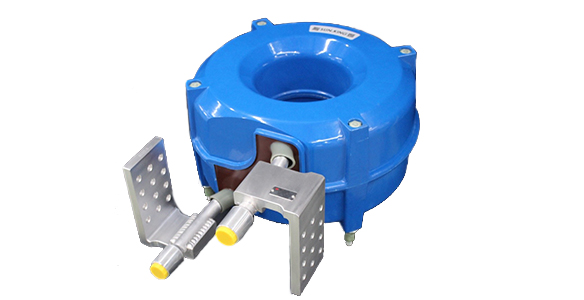

ETT-6250產品

ETT-6250系列產品適用于±800kV/6250A的高壓直流輸電換流閥中，是嘉善沙龙365国际网站公司借鑒國內外的先進技術，完全自主研發的產品。在設計我們選用了當前國內性能最優異的各類材料，產品設計有高絕緣強度的水冷線圈、高導磁超薄取向冷軋硅鋼片、高機械強度和絕緣強度的外殼等。產品采用全密閉灌封樹脂結構，有效的降低了噪音，提高了承受浪涌電流的能力，整個造型美觀，結構簡潔合理。該產品已通過各項電氣、結構的試驗，成功投入到批量化的生產中。

產品主要技術參數
